Přejděte na slunečnou stranu: Fotovoltaická spodní konstrukce ukotví solární zařízení na střechu PREFA opravdu bezpečně a profesionálně.
Pomocí solárního montážního systému PREFA upevníte fotovoltaická zařízení bezpečně na jakýkoliv střešní systém PREFA, ať jste si jako krytinu pro svou střechu vybrali maloformátové produkty (např. falcovanou střešní tašku, nebo střešní panel FX.12) či krytinu PREFALZ se stojatou drážkou.
PREFA nabízí svým sortimentem solárních produktů sofistikovaný systém, který je dokonale kompatibilní s hliníkovou střešní krytinou PREFA. Ve srovnání s mnoha jinými způsoby kotvení fotovoltaických modulů se při použití originálního solárního montážního systému nemění nic na funkčnosti ani dlouhé životnosti střešní krytiny PREFA. Díky průběžným inovacím výrobků odpovídá fotovoltaický montážní systém vždy nejnovějšímu stavu techniky.
Výhody PREFA solárního montážního systému
Rychlá a jednoduchá montáž
Rozsáhlé příslušenství
Rozsáhlé příslušenství pro moduly a montáž.
Ploché a estetické konstrukční provedení
Dlouhá životnost
Rychlá a jednoduchá montáž
Rozsáhlé příslušenství
Rozsáhlé příslušenství pro moduly a montáž.
Ploché a estetické konstrukční provedení
Dlouhá životnost
Jeden montážní systém
Pro každou střešní krytinu má PREFA vlastní montážní systém.
Odborné poradenství a výpočet
PREFA odborník Vám provede výpočet.
Vždy nejnovější technologie
Díky neustálým inovacím a vývoji.
Vyrobeno v Rakousku
Naše zkušenosti se střechou Vám zajistí energii budoucnosti.
Jeden montážní systém
Pro každou střešní krytinu má PREFA vlastní montážní systém.
Odborné poradenství a výpočet
PREFA odborník Vám provede výpočet.
Vždy nejnovější technologie
Díky neustálým inovacím a vývoji.
Vyrobeno v Rakousku
Naše zkušenosti se střechou Vám zajistí energii budoucnosti.
Nechte se inspirovat již realizovanými projekty se falcovanými taškami PREFA.
Kompletní systém PREFA umožňuje perfektně zkombinovat střechu, fotovoltaické zařízení i odvodnění střechy.
Rodinný dům s PREFA falcovanými střešními šindeli DS.19 a krytinou PREFALZ v barvě P.10 antracitová a s velkoplošným fotovoltaickým zařízením, upevněným pomocí solárního montážního systému PREFA.
Detailní záběr PREFA držáku solárního panelu PREFALZ Vario
Detail PREFA držáku solárního panelu na střeše s krytinou PREFALZ
Fotovoltaické moduly, upevněné PREFA držáky solárního panelu Vario, na PREFA falcovaných střešních šindelech DS.19 v barvě P.10 antracitová
Pohled z ptačí perspektivy na rodinný dům se střechou a solárním montážním systémem PREFA v barvě P.10 antracitová
Kompletní systém PREFA umožňuje perfektně zkombinovat střechu, fotovoltaické zařízení i odvodnění střechy.
Rodinný dům s PREFA falcovanými střešními šindeli DS.19 a krytinou PREFALZ v barvě P.10 antracitová a s velkoplošným fotovoltaickým zařízením, upevněným pomocí solárního montážního systému PREFA.
Detailní záběr PREFA držáku solárního panelu PREFALZ Vario
Detail PREFA držáku solárního panelu na střeše s krytinou PREFALZ
Fotovoltaické moduly, upevněné PREFA držáky solárního panelu Vario, na PREFA falcovaných střešních šindelech DS.19 v barvě P.10 antracitová
Pohled z ptačí perspektivy na rodinný dům se střechou a solárním montážním systémem PREFA v barvě P.10 antracitová
Spolehlivé solární držáky PREFA: Kdo spoléhá na obnovitelné zdroje, měl by se spolehnout na nejvyšší kvalitu
Pokud byste chtěli dovybavit stávající střechu PREFA fotovoltaickým nebo solárním tepelným systémem, máte k dispozici mnoho montážních produktů v závislosti na aplikaci a požadavcích. Na obrázku můžete vidět tři solární držáky PREFA namontované na profilové liště:
- Solární držák Vario
- Solární držák PREFALZ Vario
- Solární držák Sunny
Falcovaná taška na bednění |
Falcovaná taška na latě |
R.16, falcovaný šindel, falcované šablony, FX.12 |
PREFALZ, FALZONAL |
|
Držák solárního panelu |
||||
Držák solárního panelu Sunny |
||||
Držák solárního panelu Sunny Spezial |
||||
Držák solárního panelu Vario nebo Fix |
||||
Držák solárního PREFALZ Vario |
Všechno začalo PREFA držákem solárního panelu s odpovídající krytkou. Jako podklad slouží PREFA držáku solárního panelu plné bednění. Kotví se vždy 2 ks upevňovacích šroubů délky 220 mm nebo 120 mm přímo do nosné konstrukce. Jestliže je přímo nad krokvemi velká vlna falcované tašky resp. drážka, je třeba použít montážní destičku nebo instalovat držák solárního panelu Sunny Spezial.
Upozornění: V počátcích montáže fotovoltaických zařízení se montážní lišty k držáku solárního panelu připevňovaly ještě zespodu pomocí kladívkových šroubů.
PREFA držák solárního panelu Sunny byl vyvinut pro montáž na střechu s krytinou PREFALZ s dvojitou stojatou drážkou. Dilatační rozsah držáku Sunny je sladěn s délkovou tepelnou roztažností krytinových pásů s dvojitou stojatou drážkou. Nerezový šroub 12 x 350 mm se šroubuje přímo do krokve. Pro šroubový spoj je nutno nejdříve připravit místo pro šroubování (vyvrtat/vystřihnout oválný otvor + olemovat ho). Nakonec se speciální lepidlem PREFA na střešní krytinu přilepí krytka.
Další možné použití tohoto držáku je u falcované střešní tašky PREFA, kdy se držák našroubuje do latí. Krytka má pouze funkci těsnění a neslouží k silovému spojení s podkladem.
PREFA držák solárního panelu Vario, resp. Fix představuje nejnovější generaci kotvících prvků PREFA. Už s vybavením pro napojení na silné profilové lišty PREFA se držák solárních panelů Vario/Fix zpravidla šroubuje přes plné bednění do krokví. U držáku solárního panelu Vario/Fix však existuje také možnost našroubování přímo do bednění. Základním předpokladem je šroubované plné bednění minimální tloušťky 30 mm a skutečnost, že v prostoru mezi krokvemi je pouze jeden kotvicí prvek.
Upevnění do krokve se provádí také v tomto případě pomocí 2 šroubů délky 220 mm (event. délky 120 mm). Pro kotvení do bednění se používá 6 ks šroubů 5 x 40mm. Pokud přímo nad krokví leží velká vlna falcované tašky resp. drážka, je třeba použít montážní destičku.
Upozornění: PREFA držák solárního panelu Vario/Fix má plochou kruhovou základovou podložku a je proto vhodný pro flexibilní upevnění na maloformátových krytinách PREFA.
PREFA držák solárního panelu Sunny Spezial byl vyvinut pro montáž na falcovanou střešní tašku PREFA. Pokud leží přímo nad krokví (= oblast montáže vrutošroubu) překrývající nebo střední vlna střešní tašky PREFA, lze místo instalace montážní destičky použít PREFA držák Sunny Spezial. Nerezový šroub 12 × 350 mm se našroubuje přímo do krokve.
Upozornění: Jestliže gumové těsnění nesedí na hladké části dříku vrutošroubu, ale v oblasti závitu M12, je třeba styk mezi šroubem a gumovým těsněním dodatečně utěsnit.
PREFA držák solárního PREFALZ Vario je určen pro krytiny s dvojitou stojatou drážkou (PREFALZ a FALZONAL) s výškou drážky 25 mm a montuje se rovněž se silnou profilovou lištou. Umožňuje uživatelsky snadnou montáž bez prostupů přímo na dvojitou stojatou drážku a je tak vhodný také pro střešní konstrukce s nadkrokevní izolací. Variabilní úchyt držáku lišty umožňuje přesné nastavení výšky lišty a slouží k vyrovnání případných nerovností střešní konstrukce.
PREFA solární montážní systém
Tip experta
Rádi bychom rovněž upozornili, že pro naše držáky solárních panelů je k dispozici také vhodný systém lišt včetně příslušenství pro montáž modulů, tedy rozsáhlý kompletní systém.
Nosná konstrukce fotovoltaického systému - příslušenství
Kromě solárních držáků nabízí PREFA rozsáhlý kompletní systém, vč. příchytek, křížových spojek, svorek a dalších komponentů pro připevnění fotovoltaických systémů na Vaši střechu PREFA.
Příslušenství
Úplný a podrobný seznam produktů příslušenství naleznete v našem ceníku (pouze pro realizační firmy).
Držák solárního panelu Vario na krokve
Variabilní instalace solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Držák solárního panelu Fix na krokve
Pevná montáž solárních modulů na maloformátové střešní systémy PREFA. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilových lišt PREFA, nekompatibilní s jinými výrobky.
Držák solárního panelu Sunny Spezial na vlnu falcované tašky
Vhodný pro falcované tašky PREFA 600×420 mm, vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně. Křížové spojky v případě potřeby objednejte dodatečně.
Držák solárního panelu s krytkou povrch hladký
Délka: 260 mm, vhodný pro maloformátové krytiny PREFA, vč. upevňovacích šroubů ⌀ 8×120 mm a ⌀ 8×220 mm. Podélný otvor (12×60 mm) vhodný pro šrouby ⌀ 12 mm. Křížové spojky.
Držák solárního panelu Sunny
Vhodný pro všechny maloformátové krytiny PREFA a systémy na stojatou drážku. Krytka k dostání pouze v barvě zinkově šedá. Minimální sklon střechy: 3°. Vč. šestihranného šroubu A2 ⌀ 12×350 mm. Speciální lepidlo PREFA nutno objednat dodatečně.
Držák solárního panelu PREFALZ Vario
Vhodné pro krytinu s dvojitou stojatou drážkou s výškou drážky 25 mm. K dispozici s křížovými spojkami i bez spojek. Vhodné pouze pro zpracování profilové lišty PREFA, nekompatibilní s jinými výrobky.
Solarhaubna
S 3 průchodkami (1×32–35 mm, 2×10 mm) vč. šablony, trubkové manžety, mastek a montážního návodu. Speciální lepidlo PREFA nutno objednat dodatečně.
Profilová lišta
Profil lišty pro vysoké statické zatížení. Rozměry: 35×65×3 200 mm délka.
Spojky profilových lišt
Pro rychlé a bezpečné spojení profilových lišt délky 3 200 mm. Otvory pro montáž solárních modulů.
Kabelclip
Pro správné uchycení PV kabelů k PREFA profilové liště. Spotřeba: min. 4 ks/m lišty.

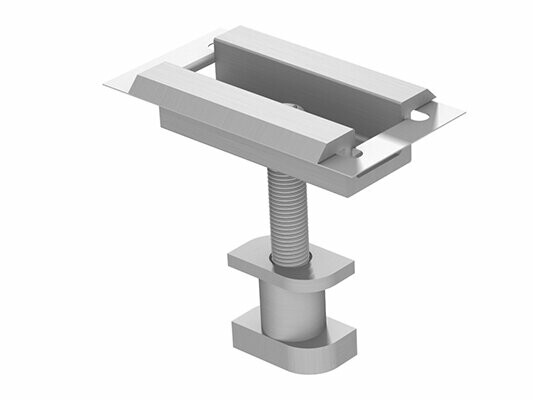

Příchytka vnitřní
Předmontovaná příchytka modulů vč. zemnící destičky pro rychlé a bezpečné upevnění modulů na lištu. Pro rámy modulů 30/35/40/45/50 mm. Přírodní nebo černá eloxovaná.

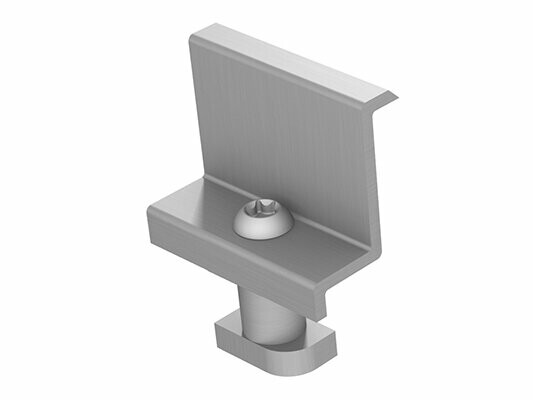

Příchytka koncová
Předmontovaná příchytka modulů pro rychlé a bezpečné upevnění modulů na lištu na kraji řady. Pro rámy modulů 30/35/40/45/50 mm. Přírodní nebo černá eloxovaná.
Křížová spojka pro Sunny
Pro montáž držáku solárního panelu PREFA Sunny. Možnost oboustranného našroubování pro snazší montáž profilových lišt.
Křížová spojka pro solární držák Fix a Vario
Pro montáž PREFA držáku solárního panelu, vč. spojovacího šroubu s šestihrannou hlavou integrovanou přírubou M12×30 mm (TX 40) a maticí s integrovanou přírubou. Možnost oboustranného našroubování pro snazší montáž profilových lišt.
Křížová/zemnící svorka
Pro napojení dodatečné úrovně profilové lišty a pro napojení zemnících a hromosvodových prvků vč. upevňovače k profilové liště a spojovacího šroubu M8×25 mm (TX 40).
Pojistka proti posunu solárního panelu
Pojistka proti posunu pro poslední řadu modulů v montážním systému, vč. upevňovacího šroubu M8×30 mm (TX 40). Montovat 2 pojistky/panel.
Upevňovač k profilové liště
Pro upevnění příslušenství k PREFA profilové liště. Závit M8.
TAURUS-BEF-10 na kruhových podložkách
K upevnění bezpečnostní lišty Taurus-Rail na maloformátových krytinách PREFA. Dle EN 795 TYP D.
Speciální lepicí sada
Obsah: 1 kartuše speciálního lepidla PREFA (290 ml), 1 lahvička čisticího prostředku (60 ml), 1 ks brusného papíru, 1 hadřík, 2 výtlačné trysky. 290 ml vystačí na cca 4 m.
